Máy nén khí trục vít là gì? A-Z về máy nén khí trục vít.

14/07/2019 Đăng bởi: TRẦN QUỲNH HƯƠNG

1, Máy nén khí trục vít là gì?

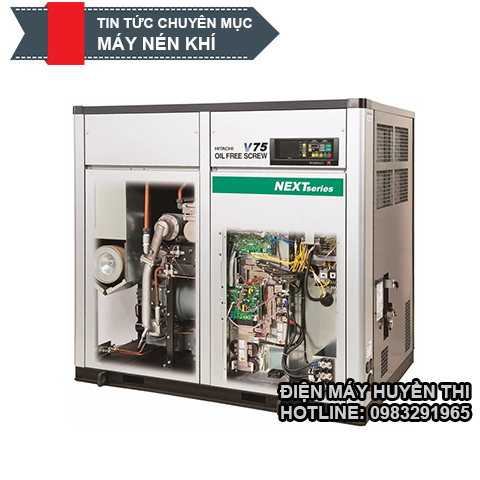

Hình ảnh máy nén khí.

Máy nén khí trục vít, tương tự như một thiết bị quay sử dụng bánh vít, nó bao gồm 2 cuộn lá chèn hình xoắn ốc để nén khí. Áp suất khí ra của nó ổn định hơn máy nén khí sử dụng bánh vít thông thường nên thường được sử dụng trong công nghiệp. Nó có thể sử dụng giống như một bộ nạp tự động, và trong hệ thống.

Lý do : Máy nén khí trục vít là một máy nén khí chuyên nghiệp được sử dụng rộng rãi trong công nghiệp, nhờ có sự ổn định cao và nguyên lý hoạt động đơn giản hơn. Ý kiến cá nhân của tôi, bài trên của người trước là một sự so sánh mang tính cá nhân và là cách cạnh tranh không lành mạnh khi so sánh sai và không có cơ sở rõ ràng như vậy. So sánh như vậy mang hoàn toàn lợi ích cá nhân và không phù hợp với trang từ điển bách khoa toàn thư nơi mà các thông tin phải chính xác hoàn toàn và không có tính trục lợi cho 1 phía.

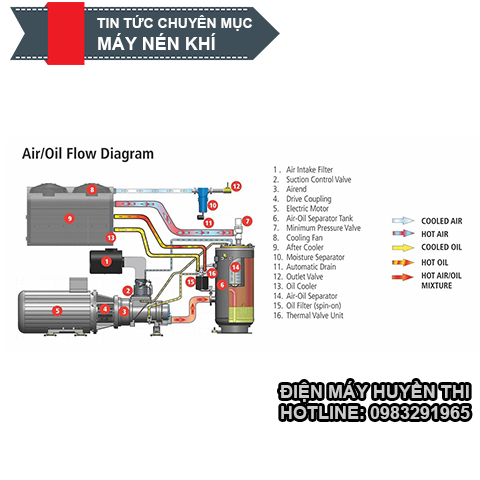

2, CẤU TẠO CỦA MÁY NÉN KHÍ TRỤC VÍT

Cấu tạo của máy nén khí trục vít có khác nhau, các bộ phận có vị trí khác nhau tùy vào từng hãng máy. Song mỗi bộ phận, linh kiện cấu tạo nên máy nén khí trục vít đề có chức năng và nguyên lý hoạt động như nhau. Ví dụ như trục vít của máy nén khí trục vít ngâm dầu thì được ngâm hoàn toàn trong dầu để làm mát, bôi trơn, làm kín trong quá trình quay để tạo ra khí nén áp lực cao.

Các bộ phận chi tiết của máy nén khí trục vít được liệt kê dưới đây:

– Van cửa hút máy nén khí

– Cụm đầu nén

– Van một chiều

– Van chặn dầu

– Bình chứa dầu và lọc tách dầu

– Lọc tách dầu

– Đường dẫn dầu và hồi dầu

– Van áp suất tối thiểu

– Van hằng nhiệt

– Lọc dầu

– Bộ giải nhiệt khí (after cooler)

– Két giải nhiệt dầu ( Oil cooler)

– Bẫy nước ngưng tụ

– Mô tơ điện và coupling

– Van điện từ ( Solenoid Valve)

– Van xả xì

– Quạt làm mát + mô tơ

– Van an toàn

– Cảm biến áp suất

– Cảm biến nhiệt độ

– Cảm biến quá dòng/ quá tải

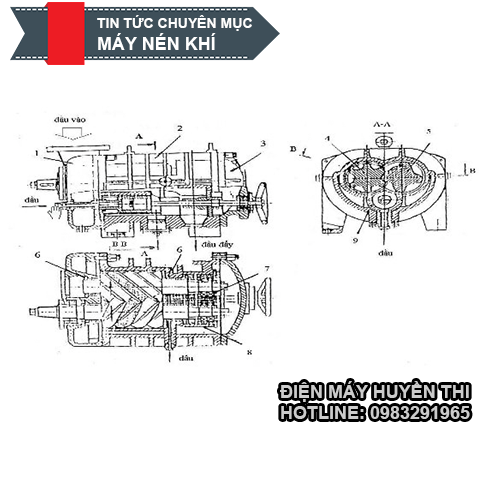

3, NGUYÊN LÍ HOẠT ĐỘNG CỦA MÁY NÉN KHÍ TRỤC VÍT

 Máy nén khí trục vít hoạt động theo nguyên lý ăn khớp, trong quá trinh ăn khớp thể tích các buồng thay đổi. Nó gồm hai trục vít nhiều đầu mối răng ăn khớp và quay ngược chiều nhau. Một trục dẫn động nhận truyền động từ động cơ và truyền cho trục bị dẫn động qua cặp bánh răng nghiêng. Không khí được hút từ đầu này (ở phía trên cặp trục vít ) được nén đẩy sang đầu kia (phía dưới ) của cặp trục. Khe hở giữa hai trục vít (phần đỉnh răng của trục vít này và chân răng của trục vít kia) và giữa đỉnh răng với xi lanh vào khoảng 0,1 – 0,4 mm. Vì vậy khi làm việc không có ma sát. Tuổi thọ cao, các trục vít làm việc êm, các trục vít có độ chính xác cao.

4, ƯU NHƯỢC ĐIỂM CỦA MÁY NÉN KHÍ TRỤC VÍT

Loại máy nén khí này có ưu điểm nhỏ gọn, hiệu suất đầy tải cao, bền vững, ít tốn công bảo trì nhưng nó có một số nhược điểm như giá thành đắt, sửa chữa phức tạp.

1. Ưu điểm

  • Tuổi thọ cao:

Do không có van hút, van xả và vòng xéc măng nên máy nén khí trục vít có tuổi thọ cao, tin cậy khi làm việc. Nó gồm hai trục vít với nhiều đầu mối răng ăn khớp và quay ngược chiều nhau. Một trục dẫn động nhận truyền động từ động cơ và truyền cho trục bị dẫn động qua cặp bánh răng nghiêng.

Không khí được hút từ đầu này (ở phía trên cặp trục vít) và được nén đẩy sang đầu kia (phía dưới) của cặp trục. Khe hở giữa hai trục vít và giữa đỉnh răng với xi lanh rất nhỏ chỉ vào khoảng 0,1 – 0,4 mm nên không tạo ma sát khi làm việc, không gây ăn mòn các chi tiết.

  • Hiệu suất làm việc cao:

Vì máy nén trục vít được cấu tạo theo nguyên lý ăn khớp giữa các trục vít với nhau hoặc qua một cặp hay vài cặp bánh răng ăn khớp nên máy có thể làm việc với số vòng quay cao với số vòng từ 3000 vòng/phút trở lên thậm trí lên đến 15.000 vòng/phút. Thêm vào đó, máy có tỉ số nén cao với mức cực đại là 25, hiệu suất lưu lượng đều và tăng theo thời gian 1,4m/phút và có thể lên tới 60m/phút.

  • Cấu tạo nhỏ gọn, vận hành êm:

Máy nén khí trục vít có cấu tạo gọn nhẹ hơn, dễ di chuyển và không cần phải có đế đặc biệt khi hoạt động. Thêm vào đó, máy vận hành rất ổn định, không dao động trong khí thoát, ít  rung động và tiếng ồn nhỏ. Ngoài ra, loại máy nén khí này cũng không bị nóng khi hoạt động so với các loại máy nén khí khác.

  • Công bảo trì, chi phí vận hành thấp:

Việc bảo dưỡng kỹ thuật máy nén khí trục vít rất đơn giản do khe hở giữa hai trục vít và giữa đỉnh răng với xi lanh rất nhỏ, không tạo ma sát khi hoạt động nên các chi tiết không bị mài mòn và không phải thay thế nhiều. (đọc thêm: 11 quy tắc sử dụng máy nén khí bền bỉ ổn định)

Nén khí trục vít, nhân viên chỉ cần được đào tạo trong thời gian ngắn và có thể dễ dàng điều khiển sự hoạt động cũng như giám sát quy trình vận hành của toàn bộ hệ thống. Hơn nữa, tất cả thông số kỹ thuật, lưu lượng, áp suất, lượng dầu, thời gian phải bảo hành các thiết bị lọc, các lỗi phát sinh…đều hiển thị trên màn hình PLC nên rất dễ xử lý.

2. Nhược điểm

  • Giá thành cao:

So với máy nén khí piston, máy nén khí trục vít có giá thành cao, đầu tư ban đầu lớn. Bù lại máy có độ ồn thấp dưới 76 Db,do có vỏ cách âm, hoạt động bằng các khớp nối mềm,tiết kiệm điện năng tới 30% so với việc dùng 1 máy piston cùng công suất,vì nó có thể tạo lưu lượng khí lớn hơn 30% máy piston.

  • Khó chế tạo và sửa chữa:

Các trục vít yêu cầu độ chính xác cao nên khó chế tạo và sửa chữa, đòi hỏi thợ sửa chữa phải có tay nghề cao để xử lý các sự cố kỹ thuật.
